ARISMD主動隔振系統/主動式減震臺/主動防震系統，完美適用于賽默飛Themis球差透射電子顯微鏡，安裝方法靈活多樣，可以采用填充式安裝，和直接集成到電鏡底部......

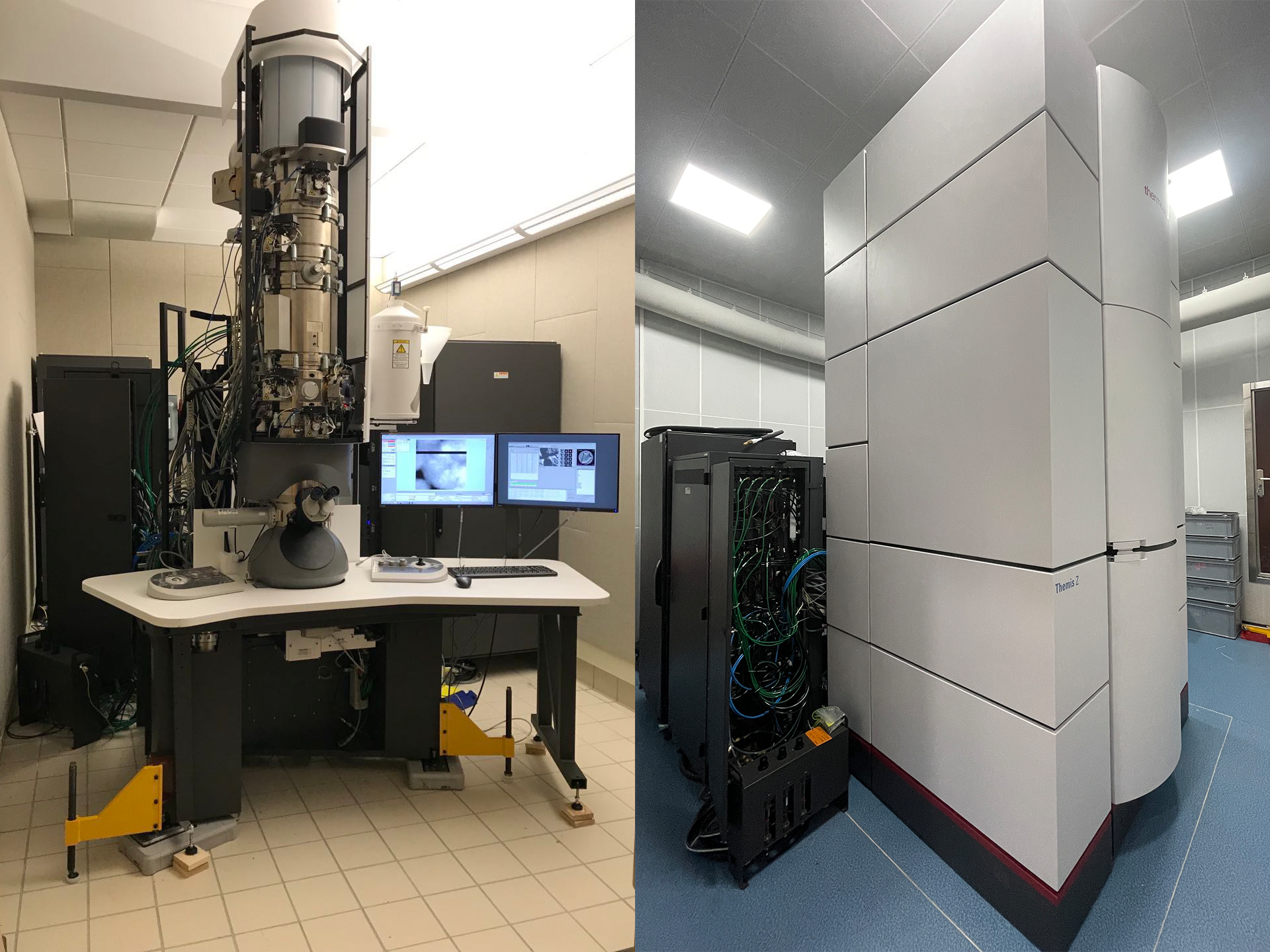

背景：用于材料科學的 Themis ETEM 將標準 S/TEM 和專用環境 TEM 能力結合在一起，可用于時間分辨的納米材料動態行為原位研究。Themis ETEM 是用于原位實驗（例如將納米結構暴露于氣態反應/操作環境中）的集成式平臺。

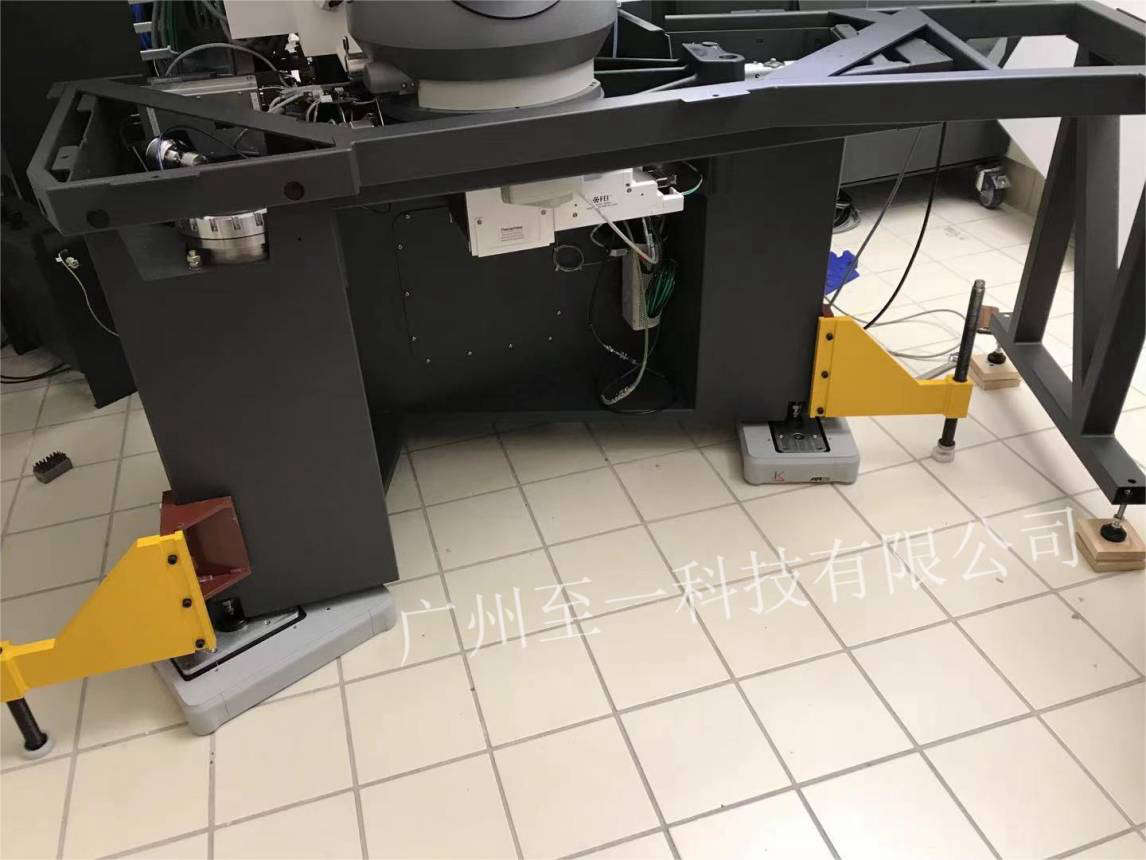

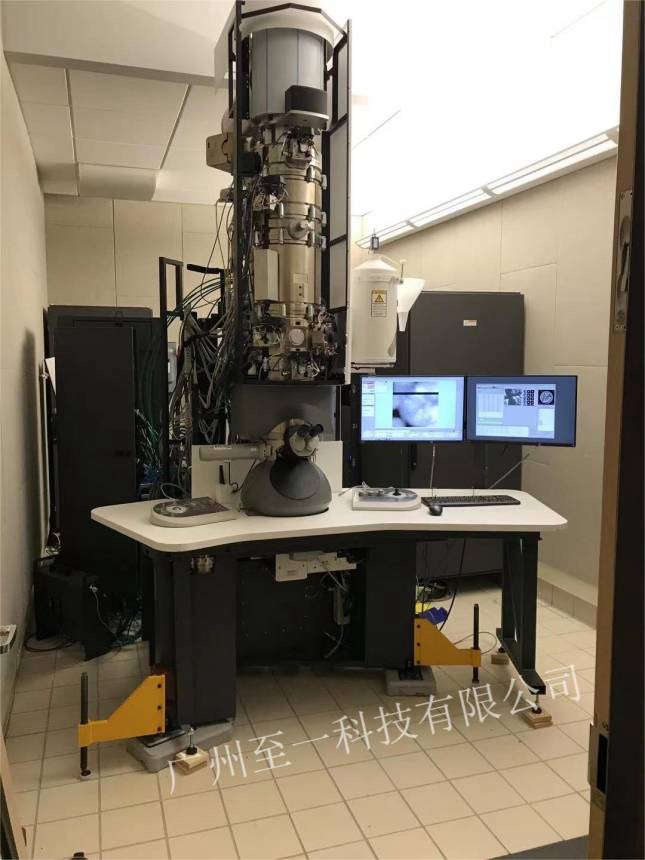

使用單位：Carnegie Mellon University
設備型號：Titan Themis G2 200 S/TEM
隔振方案：ARISMD1000主動隔振系統
 |  |
背景：用于半導體的 Themis Z S/TEM Thermo Scientific是一款 80–200kV 掃描/透射電子顯微鏡 (S/TEM)，專為半導體設備的高速成像和分析而設計。具有較佳空間分辨率和較高效化學分析的獨特組合。

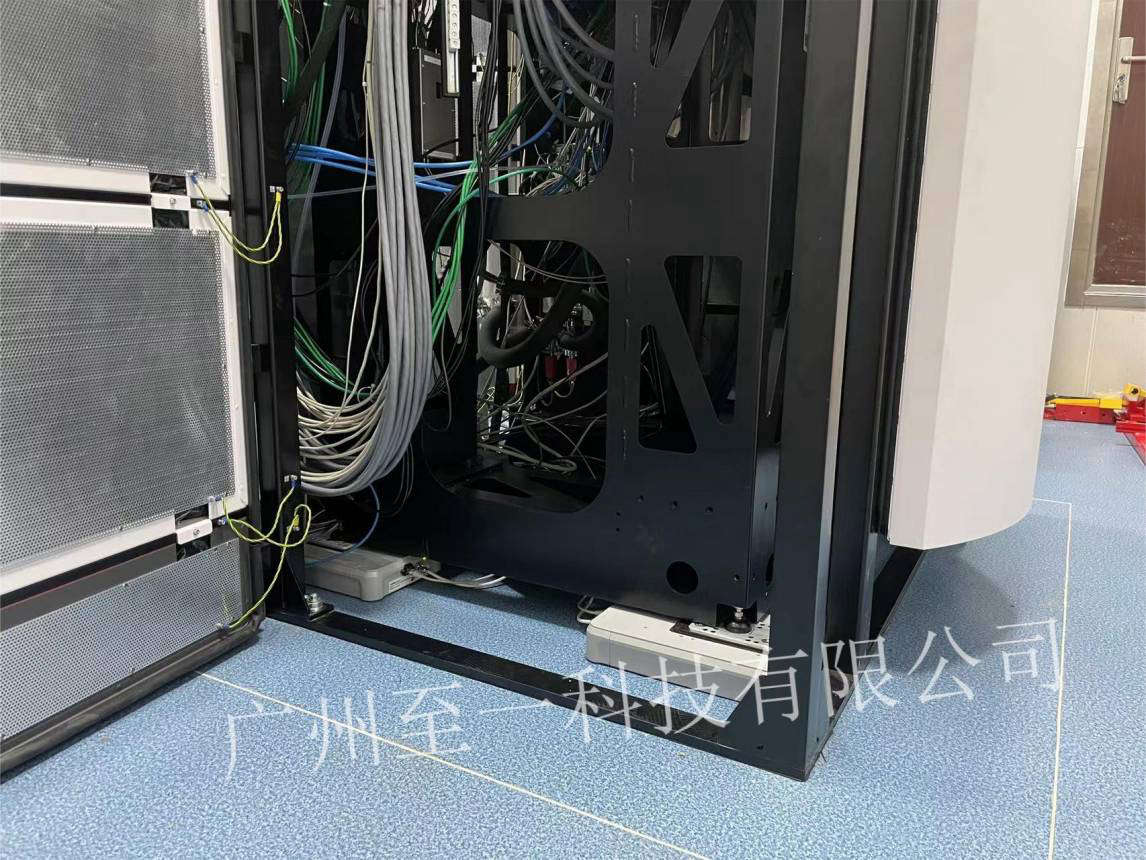

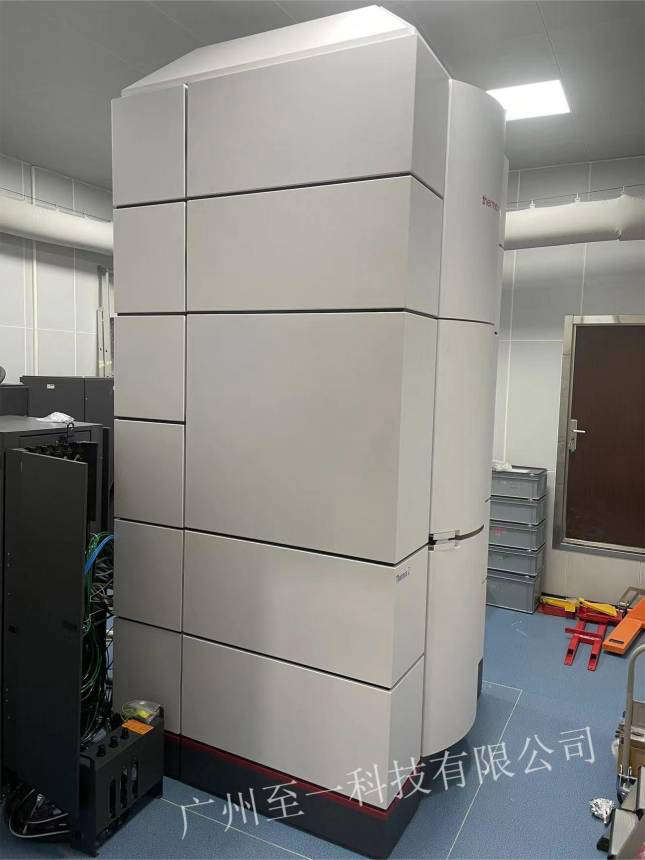

使用單位：清華大學
設備型號：Themis Z G2 S/TEM
隔振方案：ARISMD600-M主動隔振系統
 |  |
ARISMD主動隔振系統/主動減震系統/主動防震系統
緊湊型模塊化主動隔振系統，能夠抵消影響超高精密設備或工具的振動，多個獨立的隔振器可承受高達4000Kg的大型設備負載，安裝簡易靈活，無需抬高及重新校準。
主要優勢：
?1. 6自由度隔振
?2. 0.5Hz開始隔振有效增益
?3. 可變阻尼
?4. 內置人工智能功能
?5. 主動隔振頻率范圍可調整
?6. 遠程控制
?7. 內置實時診斷工具（頻譜分析儀、示波器）
?8. 震動模式（可選）
應用領域：
?1. 電子顯微鏡（SEM、TEM、FIB、EBL、DualBeam）
?2. 半導體測試設備（光刻機、晶圓測試儀、電子束曝光機、CD_SEM）
?3. 掃描隧道顯微鏡/STM、掃描探針顯微鏡SPM、大型原子力顯微鏡/AFM
?4. X-Ray、CT、MPI
?......
規格參數：
| Model/型號 | ARISMD300 | ARISMD500 | ARISMD1000 |
| Dimensions/規格 | 230x270x75 | 230x270x75 | 230x370x75 |
| Load Capacity（Kg） | 100-300 per Isolator (Module) Number of Modules unlimited | 200-500 per Isolator (Module) Number of Modules unlimited | 500-1000 per Isolator (Module) Number of Modules unlimited |
| Actuaotor Force/制動器力 | Vertical = 50N ?; Horizontal = 25N | ||
| Active Isolation Range/主動隔振頻率 | 0.5-100Hz | ||
| Architecture/結構 | MVIS - Multi-layer Vibration Isolation Structure/MVIS-多層隔振結構 | ||
| Degrees of Freedom/自由度 | 6 degrees | ||
| Vibration Isolation Performance/性能 | ~8db gain on 1Hz? ~20db gain on 2Hz | ||
| Setting Time/響應時間 | ≤0.1 sec | ||
| Real-Time Diagnostic Tools 實時診斷工具 | Built-in Real-Time 2 channels Oscilloscope, Real Time 2 channel Spectrum Analyzer | ||
| Real-Time performance adjustment 實時性能調整工具 | Adaptive Control in ALL 6 degrees of freedom in real-time. Remote Access | ||
| Input Voltage/電壓 | AC 80-260V/50-60Hz | ||
??
